Опоры скользящие для трубопроводов в ППУ-изоляции ПЭ и ОЦ ГОСТ 30732-2006

Назначение опор скользящих для трубопроводов в ППУ-изоляции ПЭ и ОЦ

Опоры скользящие применяются при подземной канальной прокладке для предотвращения повреждений гидроизолирующей полиэтиленовой оболочки, при надземной прокладке для фиксации труб в ППУ-изоляции.

Продукция соответствует ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой».

Опоры скользящие для ППУ трубопроводов схема

Пример обозначения скользящих опор для трубопроводов ППУ

ОпСк-400/100

Опора скользящая для предизолированной в ППУ стальной трубы диаметром 273 мм с наружным диаметром трубы-оболочки 400 мм (1 тип изоляции) или для предизолированной в ППУ стальной трубы диаметром 219 мм с наружным диаметром трубы- оболочки 400 мм (2 тип изоляции), высотой упора 100 мм.

Опоры скользящие ППУ

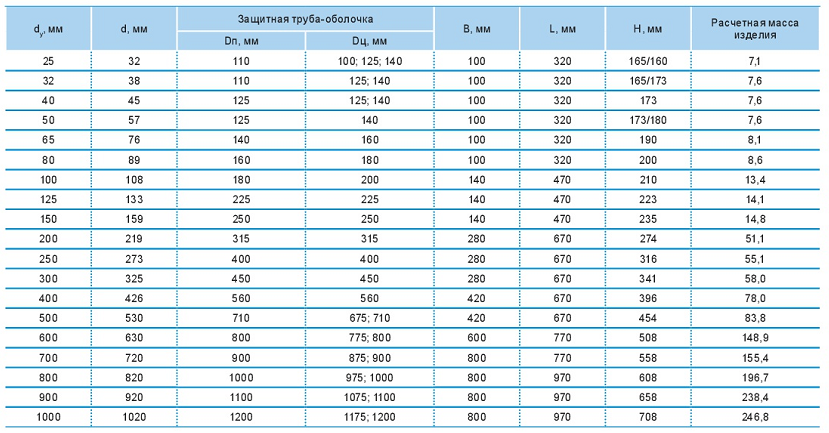

Параметры выбора скользящих опор для трубопроводов в ППУ-изоляции ГОСТ 30732-2006

dy, мм d, мм Защитная труба-оболочка B, мм L, мм H, мм Расчетная масса изделия
Dп, мм Dц, мм
25 32 110 100; 125; 140 100 320 165/160 7,1
32 38 110 125; 140 100 320 165/173 7,6
40 45 125 125; 140 100 320 173 7,6
50 57 125 140 100 320 173/180 7,6
65 76 140 160 100 320 190 8,1
80 89 160 180 100 320 200 8,6
100 108 180 200 140 470 210 13,4
125 133 225 225 140 470 223 14,1
150 159 250 250 140 470 235 14,8
200 219 315 315 280 670 174 51,1
250 273 400 400 280 670 316 55,1
300 325 450 450 280 670 341 58,0
400 426 560 560 420 670 396 78,0
500 530 710 675; 710 420 670 454 83,8
600 630 800 775; 800 600 770 508 148,9
700 720 900 875; 900 800 770 558 155,4
800 820 1000 975; 1000 800 970 608 196,7
900 920 1100 1075; 1100 800 970 658 238,4
1000 1020 1200 1175; 1200 800 970 708 246,8

Комплекты заделки стыка трубопровода ППУ (КЗС)

КЗС(т) с термоусаживаемыми муфтами

Комплект заделки стыка трубопровода ППУ

КЗС(ЭС) с термоусаживаемыми электросварными муфтами

Комплекты заделки стыка КЗС (ЭС)

КЗС(ц) с оцинкованными муфтами

КЗС (ц) для трубопроводов ППУ

Продукция соответствует ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой».

Терминалы, детекторы, рефлектометры

Терминалы

Терминалы используются для коммутации проводников в ОДК в контрольных точках  и закольцовки проводников системы ОДК в конечных точках.

Детекторы повреждения

Переносные и стационарные детекторы повреждений предназначены для контроля состояния ППУ-изоляции на участках теплосети. Подключение к системе ОДК.

«Рейс-105Р» импульсный рефлектометр

Импульсный рефлектометр предназначен для обнаружения и точного определения местоположения дефектов трубопроводов в ППУ-изоляции.
