Шаровые краны Ронекс используются для проектирования магистральных тепловых сетей и узлов трубопроводов с запорной арматурой в камерах, павильонах, насосно-перекачивающих, тепловых и электрических станциях, а также для трубопроводов в ППУ-изоляции. Конструкторская документация: «ТУ 3742-002-61586362-10 Краны шаровые, поворотные затворы стальные запорные и запорно-регулирующие марки «РОНЕКС» типов Т, А, М, Е DN10-1400, РN 1,6-16,0МПа», а также серии ДТТС-02-14 «Опоры подвижные (скользящие) диэлектрические под шаровые краны Ду 150...1200 мм». Ковано-литые шаровые краны Ronex изготавливаются в двух модификациях:
– серия ТМ1 редуцированные (неполнопроходные) DN400 - 800 мм;
– серия ТМ2 полнопроходные DN150 - 1200 мм.

Устройство (конструкция) шаровых кранов "Ронекс"

Корпус, патрубки и шар изготавливаются из литых стальных заготовок. Детали корпуса (корпус и два патрубка) шарового крана Ронекс соединяются между собой сварными швами. На поверхность шара наносится никелевое покрытие электрогальваническим способом. В рабочем положении шар зафиксирован на направляющих опорах с подшипниками скольжения и обжат с двух сторон обоймами уплотнения. Обжатие осуществляется за счет блока цилиндрических пружин, установленных в обоймах. Вращение шара осуществляется штоком. Шток шарового крана "Ронекс" выполняется из нержавеющей стали.

Уплотнение шара: PTFE+25%CARB для Ду150 ... 800мм; PEEK и VITON для Ду 900 ... 1200мм. Уплотнение штока: VITON и Графит.

Дополнительно о шаровых кранах "Ронекс"



Шаровые краны Ронекс имеют класс герметичности "А". Срок службы - не менее 30 лет.

Вариант исполнения. Возможна комплектация электропривода шаровых кранов Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций блоком управления AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.

Вариант исполнения. Возможна комплектация шарового крана Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции электроприводом AUMA SA07.6 (или аналог) для Ду 150, 200, 250, 300,  AUMA SA10.2 для Ду 400, 500, 600, 700, 800, 900, 1000 или AUMA SA14.2 для Ду 1200.

Шаровые краны марки «Ронекс» разработаны для использования исключительно в качестве запорной арматуры; в процессе эксплуатации они должны находиться только в крайних положениях «открыто» или «закрыто» и не должны использоваться для регулирования потока транспортируемой рабочей среды и работать в промежуточных (полузакрытых) положениях шара.

Шаровые краны Ронекс поставляются на скользящих опорах, являющихся составной частью комплекта поставки крана. Шаровые краны под ППУ-изоляцию поставляются без скользящих опор.

Приглашаем к сотрудничеству!

Компания "Констрактика" - официальный партнер компании "Термоформ", производителя шаровых кранов под брендами "Ронекс" и "Ситал". С дилерским свидетельством вы можете ознакомиться ниже на этой же странице сайта или запросить их у менеджеров. Предлагаем очень выгодные цены на шаровые краны Ронекс.

Чтобы получить коммерческое предложение, позвоните нам: +7 495 788 78 06 или напишите запрос на электронную почту k@konstraktika.com.

Редуцированные (неполнопроходные) шаровые краны Ронекс Ду 400-800 Ру40 (Серия TM1)

Характеристики шаровых кранов Ронекс редуцированных серии TM1: расчетное давление Ру (PN) 40 кгс/см²; температура рабочей среды при max. PN +200 ° C

Серия TM1, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с механическим редуктором dn 400-800

Серия TM1, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс редуцированные с электроприводом 400-800

Серия TM1, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

Шаровые краны Ронекс dn 400-800

Редуцированные (неполнопроходные) шаровые краны Ронекс Ду 150 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс редуцированных серии TM2 Ду150:

Диаметр условного прохода Ду (DN): 150 мм
Диаметр присоединительного патрубка наружный Дн: 159 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 4 378 м³/ч

Температура рабочей среды при max. PN +200 ° C
Гидросопротивление: ζ 0,041
Момент вращения: 480 H*m

TМ2-150-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс dn 150 с механическим редуктором

Масса шарового крана с механическим редуктором и диэлектрической скользящей опорой 140 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW3R (или аналог)
Управление приводом: штурвал

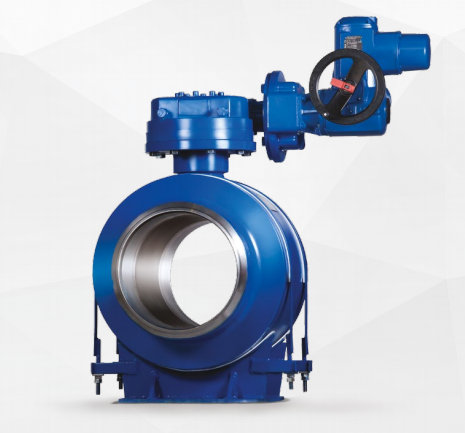

TМ2-150-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс редуцированные dn 150 с электроприводом

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 160 кг

Характеристики привода:
Тип механического привода редуктор Rotork IW3R (или аналог)
Тип электрического привода AUMA SA07.6 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90° (переключение арматуры откр. / закр.): 24 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,47 кВт
Номинальный ток: 1,7 А
Максимальный рабочий ток: 2,1 А
Пусковой ток: 4,8 А
Коэффициент мощности cosφ 0,42

TМ2-150-11-5, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

Шаровые краны Ронекс редуцированные dn 150

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 140 кг

Характеристики удлинителя штока:
Стандартная (мин.) высота удлинителя штока: 350 мм
Технологическая заглушка (тр.Ø159 мм, длина 100 мм) на удлинителе штока под ППУ-изоляцию, устанавливается по соглашению с производителями ППУ-изоляции.

Характеристики привода:
Тип механического привода редуктор Rotork IW3R / HOB 210 (или аналог)
Управление приводом стандартный Т-ключ S=32 мм (в комплект не входит)

Нужна консультация? Хотите узнать больше?

Интересуют цены?

Чтобы купить шаровые краны Ронекс, Бивал и другие, приобрести другие виды трубопроводной арматуры, а также купить трубы ППУ, позвоните нам по телефону +7 495 788 78 06

или напишите на k@konstraktika.com,

и мы обязательно поможем определиться с выбором продукции.

Полнопроходные шаровые краны Ронекс Ду 200 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду200 серии TM2:

Диаметр условного прохода Ду (DN): 200 мм
Диаметр присоединительного патрубка наружный Дн: 219 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 8 160 м³/ч

Температура рабочей среды при max. PN +200 ° C
Гидросопротивление: ζ 0,037
Момент вращения: 900 H*m

TМ2-200-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с механическим редуктором dn 200

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 235 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW4R (или аналог)
Управление приводом: штурвал

TМ2-200-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 200

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 255 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW4R (или аналог)
Тип электрического привода: AUMA SA07.6 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 80 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,47 кВт
Номинальный ток: 1,7 А
Максимальный рабочий ток: 2,1 А
Пусковой ток: 4,8 А
Коэффициент мощности cosφ 0,42

TМ2-200-11-5, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

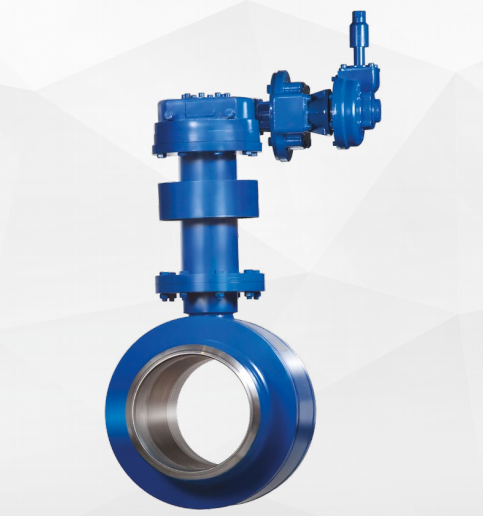

Шаровые краны Ронекс с удлинителем штока dn 200

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 240 кг

Характеристики удлинителя штока:
Стандартная (мин.) высота удлинителя штока 350 мм
Технологическая заглушка (тр. Ø 219 мм, длина 100 мм) на удлинителе штока под ППУ-изоляцию, устанавливается по соглашению с производителями ППУ-изоляции.

Характеристики привода:
Тип механического привода: редуктор Rotork IW4R / HOB 210 (или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)

Полнопроходные шаровые краны Ронекс Ду 250 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду250 серии TM2:

Диаметр условного прохода Ду (DN): 250 мм
Диаметр присоединительного патрубка наружный Дн: 273 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 14 238 м³/ч

Температура рабочей среды при max. PN +200 ° C
Гидросопротивление: ζ 0,03
Момент вращения: 1 760 H*m

TМ2-250-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

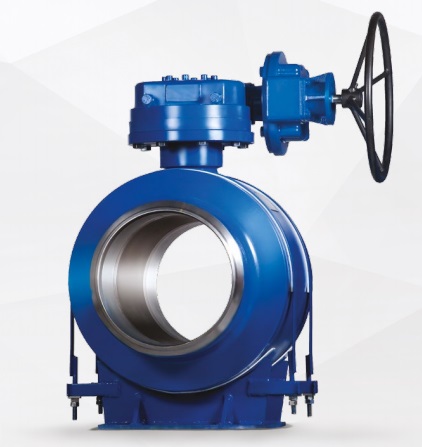

Шаровые краны Ронекс с механическим редуктором dn 250

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 355 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW4R (или аналог)
Управление приводом: штурвал

TМ2-250-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 250

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 375 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW4R (или аналог)
Тип электрического привода: AUMA SA07.6 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 80 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,47 кВт
Номинальный ток: 1,7 А
Максимальный рабочий ток: 2,1 А
Пусковой ток: 4,8 А
Коэффициент мощности cosφ 0,42

TМ2-250-11-5, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

Шаровые краны Ронекс с удлинителем штока dn 250

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 365 кг

Характеристики удлинителя штока:
Стандартная (мин.) высота удлинителя штока 350 мм
Технологическая заглушка (тр. Ø 219 мм, длина 100 мм) на удлинителе штока под ППУ-изоляцию, устанавливается по соглашению с производителями ППУ-изоляции.

Характеристики привода:
Тип механического привода: редуктор Rotork IW4R / HOB 210 (или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)

Нужна консультация? Хотите узнать больше?

Интересуют цены?

Чтобы купить шаровые краны Ронекс (Ronex) и другие виды промышленной трубопроводной арматуры, позвоните нам по телефону +7 495 788 78 06

или напишите на k@konstraktika.com,

и мы обязательно поможем определиться с выбором продукции.

Полнопроходные шаровые краны Ронекс Ду 300 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду300 серии TM2:

Диаметр условного прохода Ду (DN): 300 мм
Диаметр присоединительного патрубка наружный Дн: 325 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 21 657 м³/ч

Температура рабочей среды при max.PN +200 ° C
Гидросопротивление: ζ 0,027
Момент вращения: 2 300 H*m

TМ2-300-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с механическим редуктором dn 300

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 975 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW5R (или аналог)
Управление приводом: штурвал

TМ2-300-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 3000

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 995 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW5R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 80 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ 0,42

TМ2-300-11-5, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

Шаровые краны Ронекс с удлинителем штока dn 300

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 975 кг

Характеристики удлинителя штока:
Стандартная (мин.) высота удлинителя штока 350 мм
Технологическая заглушка (тр. Ø 273 мм, длина 100 мм) на удлинителе штока под ППУ-изоляцию, устанавливается по соглашению с производителями ППУ-изоляции.

Характеристики привода:
Тип механического привода: редуктор Rotork IW5R / HOB 210 (или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)

Полнопроходные шаровые краны Ронекс Ду 400 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду400 серии TM2:

Диаметр условного прохода Ду (DN): 400 мм
Диаметр присоединительного патрубка наружный Дн: 426 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 33 575 м³/ч

Температура рабочей среды при max.PN +200 ° C
Гидросопротивление: ζ 0,027
Момент вращения: 5 000 H*m

TМ2-400-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с механическим редуктором dn 400

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 490 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW5R (или аналог)
Управление приводом: штурвал

TМ2-400-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс полнопроходные с электроприводом dn 400

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 595 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW5R (или аналог)
Тип электрического привода: AUMA SA07.6 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 80 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,47 кВт
Номинальный ток: 1,7 А
Максимальный рабочий ток: 2,1 А
Пусковой ток: 4,8 А
Коэффициент мощности cosφ 0,42

TМ2-400-11-5, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

Шаровые краны Ронекс с удлинителем штока dn 400

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 585 кг

Характеристики удлинителя штока:
Стандартная (мин.) высота удлинителя штока 350 мм
Технологическая заглушка (тр. Ø 273 мм, длина 100 мм) на удлинителе штока под ППУ-изоляцию, устанавливается по соглашению с производителями ППУ-изоляции.

Характеристики привода:
Тип механического привода: редуктор Rotork IW5R / HOB 210 (или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)

Отправьте Ваш вопрос про шаровые краны Ронекс или заявку!

Полнопроходные шаровые краны Ронекс Ду 500 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду500 серии TM2:

Диаметр условного прохода Ду (DN): 500 мм
Диаметр присоединительного патрубка наружный Дн: 530 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 58 225 м³/ч

Температура рабочей среды при max.PN +200 ° C
Гидросопротивление: ζ 0,028
Момент вращения: 8 800 H*m

TМ2-500-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с механическим редуктором dn 500

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 1 710 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW7R (или аналог)
Управление приводом: штурвал

TМ2-500-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 500

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 1 730 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW7R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 180 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ 0,42

TМ2-500-11-5, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

Шаровые краны Ронекс с удлинителем штока dn 500

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 1 700 кг

Характеристики удлинителя штока:
Стандартная (мин.) высота удлинителя штока 350 мм
Технологическая заглушка (тр. Ø 273 мм, длина 100 мм) на удлинителе штока под ППУ-изоляцию, устанавливается по соглашению с производителями ППУ-изоляции.

Характеристики привода:
Тип механического привода: редуктор Rotork IW7R / HOB 210 (или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)

Полнопроходные шаровые краны Ронекс Ду 600 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду600 серии TM2:

Диаметр условного прохода Ду (DN): 600 мм
Диаметр присоединительного патрубка наружный Дн: 630 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 85 000 м³/ч

Температура рабочей среды при max.PN +200 ° C
Гидросопротивление: ζ 0,028
Момент вращения: 14 000 H*m

TМ2-600-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с механическим редуктором dn 600

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 2 905 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW7R (или аналог)
Управление приводом: штурвал

TМ2-600-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 600

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 2 930 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW7R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 180 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ 0,42

TМ2-600-11-5, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

Шаровые краны Ронекс с удлинителем штока dn 600

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 2 895 кг

Характеристики удлинителя штока:
Стандартная (мин.) высота удлинителя штока 350 мм
Технологическая заглушка (тр. Ø 325 мм, длина 100 мм) на удлинителе штока под ППУ-изоляцию, устанавливается по соглашению с производителями ППУ-изоляции.

Характеристики привода:
Тип механического привода: редуктор Rotork IW7R / HOB 210 (или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)

Полнопроходные шаровые краны Ронекс Ду 700 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду700 серии TM2:

Диаметр условного прохода Ду (DN): 700 мм
Диаметр присоединительного патрубка наружный Дн: 720 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 114 750 м³/ч

Температура рабочей среды при max.PN +200 ° C
Гидросопротивление: ζ 0,028
Момент вращения: 20 000 H*m

TМ2-700-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с механическим редуктором dn 700

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 4 285 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R (или аналог)
Управление приводом: штурвал

TМ2-700-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 700

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 4 315 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 180 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ 0,42

TМ2-700-11-5, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

Шаровые краны Ронекс с удлинителем штока dn 700

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 4 255 кг

Характеристики удлинителя штока:
Стандартная (мин.) высота удлинителя штока 350 мм
Технологическая заглушка (тр. Ø 426 мм, длина 100 мм) на удлинителе штока под ППУ-изоляцию, устанавливается по соглашению с производителями ППУ-изоляции.

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R / HOB 210 (или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)

Полнопроходные шаровые краны Ронекс Ду 800 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду800 серии TM2:

Диаметр условного прохода Ду (DN): 800 мм
Диаметр присоединительного патрубка наружный Дн: 820 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 153 000 м³/ч

Температура рабочей среды при max.PN +200 ° C
Гидросопротивление: ζ 0,027
Момент вращения: 26 500 H*m

TМ2-800-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с механическим редуктором dn 800

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 6 205 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R (или аналог)
Управление приводом: штурвал

TМ2-800-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 800

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 6 230 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 320 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ 0,42

TМ2-800-11-5, шаровые краны Ронекс с удлинителем штока и механическим приводом для тепловых сетей в ППУ-изоляции

Шаровые краны Ронекс с удлинителем штока dn 800

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 6 180 кг

Характеристики удлинителя штока:
Стандартная (мин.) высота удлинителя штока 350 мм
Технологическая заглушка (тр. Ø 426 мм, длина 100 мм) на удлинителе штока под ППУ-изоляцию, устанавливается по соглашению с производителями ППУ-изоляции.

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R / HOB 210 (или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)

Полнопроходные шаровые краны Ронекс Ду 900 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду900 серии TM2:

Диаметр условного прохода Ду (DN): 900 мм
Диаметр присоединительного патрубка наружный Дн: 920 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 191 250 м³/ч

Температура рабочей среды при max.PN +200 ° C
Гидросопротивление: ζ 0,028
Момент вращения: 38 000 H*m

TМ2-900-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с механическим редуктором dn 900

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 8 465 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R (или аналог)
Управление приводом: штурвал

TМ2-900-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 900

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 8 495 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 360 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 1,14 кВт
Номинальный ток: 3,2 А
Максимальный рабочий ток: 4,2 А
Пусковой ток: 17 А
Коэффициент мощности cosφ 0,54

Отправьте Ваш вопрос про шаровые краны Ронекс или заявку!

Полнопроходные шаровые краны Ронекс Ду 1000 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду1000 серии TM2:

Диаметр условного прохода Ду (DN): 1000 мм
Диаметр присоединительного патрубка наружный Дн: 1020 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 246 500 м³/ч

Температура рабочей среды при max.PN +200 ° C
Гидросопротивление: ζ 0,025
Момент вращения: 51 000 H*m

TМ2-1000-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

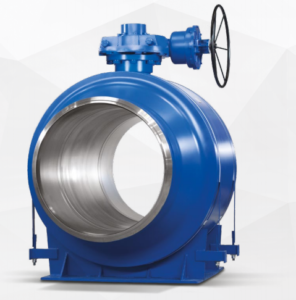

Шаровые краны Ронекс с механическим редуктором dn 1000

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 11 340 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R (или аналог)
Управление приводом: штурвал

TМ2-1000-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 1000

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 11 365 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 360 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 1,14 кВт
Номинальный ток: 3,2 А
Максимальный рабочий ток: 4,2 А
Пусковой ток: 17 А
Коэффициент мощности cosφ 0,54

Полнопроходные шаровые краны Ронекс Ду 1200 Ру 40 (Серия TM2)

Характеристики шаровых кранов Ронекс полнопроходных Ду1200 серии TM2:

Диаметр условного прохода Ду (DN): 1200 мм
Диаметр присоединительного патрубка наружный Дн: 1220 мм
Расчетное давление Ру (PN) 40 кгс/см²
Коэффициент расхода Kv 350 000 м³/ч

Температура рабочей среды при max.PN +200 ° C
Гидросопротивление: ζ 0,023
Момент вращения: 77 000 H*m

TМ2-1200-11-2, шаровые краны Ронекс с механическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

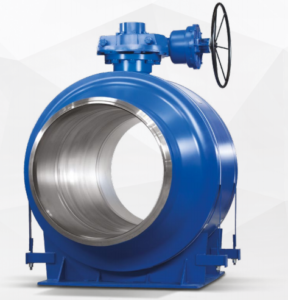

Шаровые краны Ронекс с механическим редуктором dn 1200

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 18 915 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW9R (или аналог)
Управление приводом: штурвал

TМ2-1200-11-3, шаровые краны Ронекс с электромеханическим приводом и скользящей опорой для тепловых сетей, насосно-перекачивающих, тепловых и электрических станций

Шаровые краны Ронекс с электроприводом dn 1200

Масса шарового крана с редуктором, электроприводом и диэлектрической скользящей опорой 18 945 кг

Характеристики привода:
Тип механического привода: редуктор Rotork IW11R (или аналог)
Тип электрического привода: AUMA SA14.2 (или аналог)
Управление приводом электрическое + аварийный ручной маховик
Время одного поворота на 90°: 420 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 1,94 кВт
Номинальный ток: 4,9 А
Максимальный рабочий ток: 9,5 А
Пусковой ток: 40 А
Коэффициент мощности cosφ 0,60

Нужна консультация? Хотите узнать больше?

Интересуют цены?

Чтобы купить шаровые краны Ронекс, приобрести другие виды трубопроводной арматуры, например, баки расширительные Flamco, позвоните нам по телефону +7 495 788 78 06

или напишите на k@konstraktika.com,

и мы обязательно поможем определиться с выбором продукции.

Дилерские свидетельства "Констрактики"

Ронекс, Ситал, письмо о партнерстве для Констрактики

РОНЕКС

Дилерское свидетельство Констрактики от ADL (запорная арматура)

Компания АДЛ

Дилерское письмо для Констрактики от Евростеп (запорная арматура)

Zetkama, GENEBRE, CMO, Xurox, VIR

Вы можете в любое время ознакомиться с дипломами и сертификатами на интересующую Вас трубопроводную арматуру.

Просто свяжитесь с нашими менеджерами. Контактный телефон для связи (495)788-78-06. Или оставьте заявку.

Объекты компании

Стадион “Динамо” (ВТБ Арена парк, УК “Динамо”)

Стадион “Динамо” (ВТБ Арена парк, УК “Динамо”)

ЖК “Счастье на Дмитровке” (ЗАО “Лидер-Инвест”)

ЖК “Счастье на Дмитровке” (ЗАО “Лидер-Инвест”)

ЖК GRAND DELUXE на Плющихе (ГК “Донстрой”)

ЖК GRAND DELUXE на Плющихе (ГК “Донстрой”)

Вестибюль станции метро “Ленинский проспект”

Вестибюль станции метро “Ленинский проспект”

Инженерные коммуникации Северо-Западной хорды

Инженерные коммуникации Северо-Западной хорды

Дорожная развязка МКАД – Бесединское шоссе

Дорожная развязка МКАД – Бесединское шоссе

Теплосети Северо-Восточной хорды

Теплосети Северо-Восточной хорды

Школа на ул. Исаковского в Москве

Школа на ул. Исаковского в Москве

Станция метро “Боровское шоссе”

Станция метро “Боровское шоссе”

ТПУ “Волоколамская”

ТПУ “Волоколамская”

ЖК “Садовые кварталы” (ГК “ИНТЕКО”)

ЖК “Садовые кварталы” (ГК “ИНТЕКО”)

ЖК “Влюберцы” (Строительная компания “САС”)

ЖК “Влюберцы” (Строительная компания “САС”)

Дом-призер Архсовета Москвы в районе Очаково-Матвеевское

Дом-призер Архсовета Москвы в районе Очаково-Матвеевское

ЖК “Академика Павлова” (ГК “ПИК”)

ЖК “Академика Павлова” (ГК “ПИК”)

ТПК метро (ст. Электрозаводская- ст. Авиамоторная)

ТПК метро (ст. Электрозаводская- ст. Авиамоторная)

ЖК “Савёловский Сити” (MR Group)

ЖК “Савёловский Сити” (MR Group)

ТПУ “Солнечная” (АО “Мосинжпроект”)

ТПУ “Солнечная” (АО “Мосинжпроект”)

ЖК “Государев дом” (ГК “Гранель”)

ЖК “Государев дом” (ГК “Гранель”)

Аэропорт “Жуковский”

Аэропорт “Жуковский”

Тепловые сети в г. Черноголовка

Тепловые сети в г. Черноголовка

ЖК “Микрорайон 6А”

ЖК “Микрорайон 6А”

ЖК “Татьянин Парк” (ГК “МИЦ”)

ЖК “Татьянин Парк” (ГК “МИЦ”)

МФК “Лайнер” (ГК “ИНТЕКО”)

МФК “Лайнер” (ГК “ИНТЕКО”)

ЖК “Полянка/44” (PSN Group)

ЖК “Полянка/44” (PSN Group)

ЖК “Пригород Лесное” (ГК “Самолет”)

ЖК “Пригород Лесное” (ГК “Самолет”)

ЖК “Ярцевская 24” (ГК “ПИК”)

ЖК “Ярцевская 24” (ГК “ПИК”)

Объекты АО “ГУОВ” (Оборонстрой)

Объекты АО “ГУОВ” (Оборонстрой)

ЖК “Тимирязев парк”

ЖК “Тимирязев парк”

Гипермаркет “К Раута”

Гипермаркет “К Раута”

ЖК “Родной Город. Октябрьское поле”

ЖК “Родной Город. Октябрьское поле”

ЖК “Пятницкие кварталы”

ЖК “Пятницкие кварталы”

ТЦ “LEROY MERLIN”

ТЦ “LEROY MERLIN”

ЖК “Эко-Парк Вифанские Пруды”

ЖК “Эко-Парк Вифанские Пруды”

Микрорайон “Янтарный”

Микрорайон “Янтарный”

Микрорайон “Экопарк”

Микрорайон “Экопарк”

ЖК “Терра”

ЖК “Терра”

ЖК «Староалексеевская»

ЖК «Староалексеевская»

ЖК “Серебрянка”

ЖК “Серебрянка”

ЖК “Родной Город. Каховская”

ЖК “Родной Город. Каховская”

ЖК “Рублёвское предместье”

ЖК “Рублёвское предместье”

Противотуберкулёзный диспансер

Противотуберкулёзный диспансер

Полевой лагерь Западного военокруга

Полевой лагерь Западного военокруга

ЖК “Новоград Павлино” (ГК “МИЦ”)

ЖК “Новоград Павлино” (ГК “МИЦ”)

Клубный дом “Набоков”

Клубный дом “Набоков”

ТПК метро, Сев.-Вост. уч-к (АО “МИП”)

ТПК метро, Сев.-Вост. уч-к (АО “МИП”)

Метрополитен, ст. Парк Победы (3 этап)

Метрополитен, ст. Парк Победы (3 этап)

Магистральные ТС, Хорошевское шоссе

Магистральные ТС, Хорошевское шоссе

ЖК “Летний Сад” (“Эталон-Инвест”)

ЖК “Летний Сад” (“Эталон-Инвест”)

Опоры связи для Калужской области

Опоры связи для Калужской области

ТЦ “Castorama”

ТЦ “Castorama”

ЖК “Ельнинская 14Б” (ГК “ПИК”)

ЖК “Ельнинская 14Б” (ГК “ПИК”)

ДОУ, адресная городская программа

ДОУ, адресная городская программа

Гостиница «Hilton Worldwide»

Гостиница «Hilton Worldwide»

ЖК “Влюблино” (ГК “ПИК”)

ЖК “Влюблино” (ГК “ПИК”)

“ВТБ Арена” (“Codest International”)

“ВТБ Арена” (“Codest International”)

Программа замены теплосетей г.Брянска

Программа замены теплосетей г.Брянска

Фабрика продукции компании “MARS”

Фабрика продукции компании “MARS”

Инженерные сети ПАО “МОЭК”

Инженерные сети ПАО “МОЭК”

ЖК “Изумрудные холмы” (Etalon Gr.)

ЖК “Изумрудные холмы” (Etalon Gr.)

МКАД, 52 км

МКАД, 52 км

ЖК “Утёсов” (ГК “ГРАС”)

ЖК “Утёсов” (ГК “ГРАС”)

Сев.-Зап. хорда, Аминьевское шоссе

Сев.-Зап. хорда, Аминьевское шоссе

ГБЗУ “Морозовская ДГКБ ДЗМ”

ГБЗУ “Морозовская ДГКБ ДЗМ”

Торговые центры “Глобус”

Торговые центры “Глобус”

ЖК “Balchug Residence” (ГК “ИНТЕКО”)

ЖК “Balchug Residence” (ГК “ИНТЕКО”)

Квартал “AEROLOFTS”

Квартал “AEROLOFTS”

ЖК “Флотилия” (ГК “ГРАС”)

ЖК “Флотилия” (ГК “ГРАС”)

Сев.-Зап.хорда, ул.Народного Ополчения

Сев.-Зап.хорда, ул.Народного Ополчения

ЖК «Опалиха O3» (Urban Group)

ЖК «Опалиха O3» (Urban Group)

ЖК “Некрасовка-Парк”

ЖК “Некрасовка-Парк”

МФК “Nagatino i-Land”

МФК “Nagatino i-Land”

МИД России

МИД России

Реконструкция Минского шоссе

Реконструкция Минского шоссе

Метрополитен, Кожуховская линия

Метрополитен, Кожуховская линия

Московское метро, ст. Ховрино

Московское метро, ст. Ховрино

Калининско-Солнц-я линия (АО “МИП”)

Калининско-Солнц-я линия (АО “МИП”)

ЖК Микрогород “В лесу”

ЖК Микрогород “В лесу”

ЖК “Лесной городок” (ГК “Гранель”)

ЖК “Лесной городок” (ГК “Гранель”)

Клинский ледовый дворец

Клинский ледовый дворец

ЖК “Золотая звезда” (Etalon Group)

ЖК “Золотая звезда” (Etalon Group)

ЖК “Дом на Смольной”

ЖК “Дом на Смольной”

ЖК “Город Набережных” (Urban Group)

ЖК “Город Набережных” (Urban Group)

ЖК Бескудниково, мкр. 5 (СК “Горизонт”)

ЖК Бескудниково, мкр. 5 (СК “Горизонт”)

Трасса М-11 (Москва-Санкт-Петербург)

Трасса М-11 (Москва-Санкт-Петербург)

Новорязанское шоссе (ГК “АРКС”)

Новорязанское шоссе (ГК “АРКС”)

Посольство Республики Беларусь

Посольство Республики Беларусь

Новорижское шоссе

Новорижское шоссе

Московский погранинститут ФСБ РФ

Московский погранинститут ФСБ РФ

Жилой комплекс «Москва А101»

Жилой комплекс «Москва А101»

Музей-заповедник “Коломенское”

Музей-заповедник “Коломенское”

Микрорайон «Дружба»

Микрорайон «Дружба»

МФК “ВТБ Ледовый дворец”

МФК “ВТБ Ледовый дворец”

ТВЦ “Авиапарк”

ТВЦ “Авиапарк”

ЖК “Vesna”

ЖК “Vesna”

ЖК “Алые Паруса” (“ДОНСТРОЙ”)

ЖК “Алые Паруса” (“ДОНСТРОЙ”)

Инновационный центр “Сколково”

Инновационный центр “Сколково”

Корпоративный университет Сбербанка

Корпоративный университет Сбербанка

ФГБУ “ЦИТО им. Н. Н. Приорова”

ФГБУ “ЦИТО им. Н. Н. Приорова”

АЗС «Роснефть»

АЗС «Роснефть»

Наши партнеры

Нас рекомендуют (отзывы клиентов "Констрактики")

Исходя из позитивного опыта сотрудничества при возведении стратегически важных объектов, рекомендуем компанию как надёжного партнёра
С. В. Никитин
«СУ-№202» при Спецстрое России - Москва
Рекомендуем компанию не только как профессионального поставщика материалов, но и как актуального, надежного исполнителя, умеющего работать в условиях рынка
Г. И. Миленко
ФГУП «УСС» ФСБ РФ - Москва
Награждается дипломом за внедрение передовых технологий и оборудования в жилищно-коммунальном хозяйстве Московской области
В. М. Шкуров
Министерство ЖКХ Правительства МО - Москва
Благодарим персонал компании за профессионализм, терпение и умение решать вопросы в кратчайшие сроки
В. Ф. Свидетелев
«СУ-155» - Москва
Выражаем благодарность за многолетнее успешное сотрудничество по реализации трубопроводов в ППУ изоляции
В. А. Волков
«СМИТ-Ярцево» - Москва
Поставка и монтаж ППУ трубопроводов для строительства линий метрополитена выявил высокий профессиональный уровень компании
А. В. Белявский
«ГлавСтройГрупп» - Москва
Выражаем благодарность за грамотный подход к организации работы компании и высокое качество опор освещения и кронштейнов
В. И. Суслов
«Химкинская электросеть» - МО, Химки.
Рекомендуем компанию в качестве проектировщика, поставщика и производителя работ по монтажу, способного выполнять самые сложные проекты
А. О. Нефёдов
ФГУП «УЭ НЦЧРАН» - МО, Черноголовка
Благодарим за успешное сотрудничество в плане поставок трубопроводной арматуры и опор освещения на объекты космодрома «Байконур»
С. А. Бубелёв
«Технострой» - Москва
Поставляемые ППУ трубопроводы и запорная арматура производятся по всем нормам и требованиям в кратчайшие сроки и в полном объёме
В. А. Струев
«Нахабинские инженерные сети» - МО, Нахабино
За период работы были успешно осуществлены поставки опор освещения и кронштейнов для станций Московского Метрополитена
К. В. Стольный
«Дирекция ОБДД» - Москва
Выражаем благодарность коллективу за большой вклад в развитие инженерной инфраструктуры Шатурского района Московской области
Е. А. Харитонов
Администрация ШМР МО - МО, Шатура
Благодарим за поставку опор освещения для трассы Москва – Санкт-Петербург. Условия работы – гарантия качества , соблюдение сроков поставки
С. В. Шевадронов
«Связь-СМ» - МО, Люберцы
Успешно и плодотворно сотрудничаем в области поставок трубопроводной арматуры и предизолированных ППУ трубопроводов
А. Б. Птичкин
«МОНОЛИТСТРОЙ» - МО, Долгопрудный
Настоящим письмом характеризуем и рекомендуем компанию как профессионального и надежного партнера
М. А. Трунин
УК «Энергосервис» С-З АО - Москва
Благодарим за качественную и оперативную работу по поставке в наш адрес ППУ трубы и фасонных изделий для монтажа теплотрасс
С. А. Пыльнов
«Тепломонтаж-Сервис» - Россия, Саратов
Отмечаем высокий уровень профессиональной подготовки персонала при организации поставок опор освещений и кронштейнов
Н. В. Волков
МУП «Электросеть» - МО, Домодедово
Профессионализм сотрудников, особенный подход к клиентам, а также качество продукции позволили нам сделать выбор в пользу вашей компании
Б. А. Максимов
«Олива-Факел М» - Москва
Выражаем глубокую признательность за плодотворное сотрудничество в плане поставок материалов из ППУ, а также запорной арматуры
В. А. Лебедев
ГК «СК Славянский» - Москва
Мы ценим сложившиеся между нашими организациями партнерские отношения и выражаем надежду на дальнейшее сотрудничество
В. Б. Германов
«ОблИнвестСтрой» - Москва
Благодарим за сотрудничество при прокладке теплотрасс, надеемся, что наше сотрудничество будет долгим, приятным и взаимовыгодным
В. Н. Орехов
МУП «Тепло Коломны» - МО, Коломна
Компания способна качественно и в оптимально короткие сроки решать поставленные задачи, обеспечивая полное сопровождение поставки
В. И. Найденко
«ЖИЛСОЦСТРОЙ» - МО, Климовск
Выражаем благодарность и рекомендуем компанию как качественного поставщика рынка светотехнических изделий
А. В. Котов
«ССМНУ-58» - МО, Ступино
Сотрудники компании показали себя квалифицированными специалистами, готовыми дать качественную консультацию, решить возникшие проблемы
А. Н. Селеменев
МУП «Теплосеть» - МО, Пушкино
Рекомендуем компанию как профессиональную и добросовестную и готовы в дальнейшем сотрудничать по объектам любой сложности
А. М. Простакишин
«ТРАСТ Строй Инвест» - Москва
