"Констрактика" предлагает купить трубы в ППУ-изоляции с СОДК (системой оперативного дистанционного контроля) диаметром до 1020 мм производства завода "СМИТ-Ярцево", произведенные с использованием уникальной технологии вспенивания полиуретана на основе циклопентана. Это позволяет существенно продлить срок эксплуатации таких труб. Использование СОДК способствует выявлению нарушений теплоизоляционного слоя и эффективному определению мест разгерметизации на трубопроводах в ППУ-изоляции.
Трубы ППУ представляют из себя жесткую конструкцию "труба в трубе", состоящую из стальной трубы, покрытой теплоизолирующим слоем из пенополиуретана (ППУ) и гидрозащитной оболочкой из полиэтилена или оцинкованной стали. Такие трубы не нуждаются в дополнительном утеплении, будучи предизолированными.
ППУ трубы ОЦ - это стальные трубы, теплоизолированные пенополиуретаном с наружной гидроизолирующей оболочкой из оцинкованной стали для надземной прокладки. ППУ трубы ПЭ имеют оболочку из полиэтилена и подходят для подземной прокладки. Оба вида изделий изготавливаются согласно ГОСТ 30732-2006.
Трубы в ППУ-изоляции на объекте (поставки "Констрактики" для тепловых сетей)
Назначение стальных труб в ППУ-изоляции ПЭ и ОЦ
Трубы в ППУ-изоляции в полиэтиленовой (ПЭ) или оцинкованной (ОЦ) трубе-оболочке предназначены для линейной транспортировки энергоносителя.

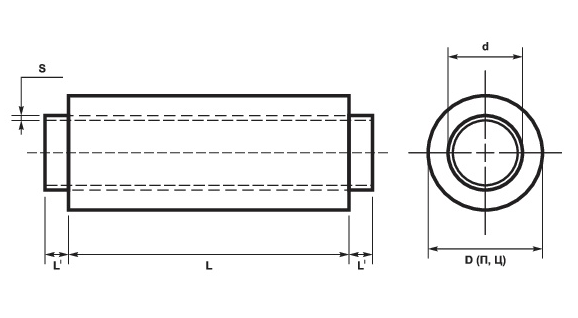

Пример обозначения предизолированных ППУ труб стальных
Труба э/св Ст 273х7-1-ППУ-ПЭ /400
Стальная электросварная труба (ГОСТ 10705-80) диаметром 273 мм, толщиной стенки 7 мм, предизолированная ППУ, первого типа изоляции в полиэтиленовой оболочке диаметром 400 мм.
Основные этапы производства стальных труб ППУ ГОСТ 30732-2006 на заводе "СМИТ-Ярцево"
- Входной контроль качества сырья и материалов для производства (стальных труб, полиэтилена, пенополиуретана и пр.).
- Обработка (очистка) труб в дробометной установке.
- Изготовление ППУ-трубы: фиксация труб с помощью центраторов, прокладка проводов системы оперативного дистанционного контроля; далее трубу помещают в гидрозащитную оболочку.
- Нагрев трубных сборок в термостабилизационной камере.
- Заполнение межтрубного пространства вспененным пенополиуретаном.
- Оценка работоспособности СОДК.
- Проверка ОТК.

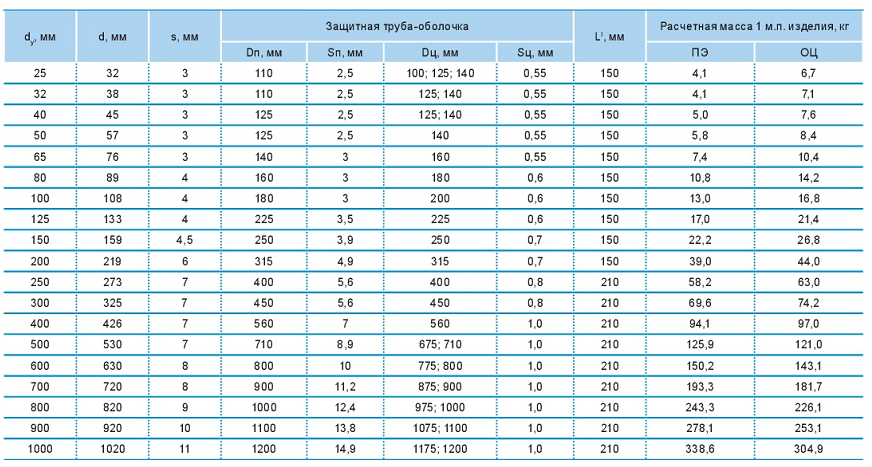

Параметры подбора предизолированных стальных труб в ППУ-изоляции ПЭ и ОЦ (размеры, диаметры)
| dy, мм | d, мм | s, мм | Защитная труба-оболочка | L', мм | Расчетная масса 1 м.п. изделия, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| Dп, мм | Sп, мм | Dц, мм | Sц, мм | пэ | оц | ||||
| 25 | 32 | 3 | 110 | 2,5 | 100, 125, 140 | 0,55 | 150 | 4,1 | 6,7 |
| 32 | 38 | 3 | 110 | 2,5 | 125, 140 | 0,55 | 150 | 4,1 | 7,1 |
| 40 | 45 | 3 | 125 | 2,5 | 125, 140 | 0,55 | 150 | 5,0 | 7,6 |
| 50 | 57 | 3 | 125 | 2,5 | 140 | 0,55 | 150 | 5,8 | 8,4 |
| 65 | 76 | 3 | 140 | 3 | 160 | 0,55 | 150 | 7,4 | 10,4 |
| 80 | 89 | 4 | 160 | 3 | 180 | 0,6 | 150 | 10,8 | 14,2 |
| 100 | 108 | 4 | 180 | 3 | 200 | 0,6 | 150 | 13,0 | 16,8 |
| 125 | 133 | 4 | 225 | 3,5 | 225 | 0,6 | 150 | 17,0 | 21,4 |
| 150 | 159 | 4,5 | 250 | 3,9 | 250 | 0,7 | 150 | 22,2 | 26,8 |
| 200 | 219 | 6 | 315 | 4,9 | 315 | 0,7 | 150 | 39,0 | 44,0 |
| 250 | 273 | 7 | 400 | 5,6 | 400 | 0,8 | 210 | 58,2 | 63,0 |
| 300 | 325 | 7 | 450 | 5,6 | 450 | 0,8 | 210 | 69,6 | 74,2 |
| 400 | 426 | 7 | 560 | 7 | 560 | 1,0 | 210 | 94,1 | 97,0 |
| 500 | 530 | 7 | 710 | 8,9 | 675; 710 | 1,0 | 210 | 125,9 | 121,0 |
| 600 | 630 | 8 | 800 | 10 | 775; 800 | 1,0 | 210 | 150,2 | 143,1 |
| 700 | 720 | 8 | 900 | 11,2 | 875; 900 | 1,0 | 210 | 193,3 | 181,7 |
| 800 | 820 | 9 | 1000 | 12,4 | 975; 1000 | 1,0 | 210 | 243,3 | 226,1 |
| 900 | 920 | 10 | 1100 | 13,8 | 1075; 1100 | 1,0 | 210 | 278,1 | 253,1 |
| 1000 | 1020 | 11 | 1200 | 14,9 | 1175; 1200 | 1,0 | 210 | 338,6 | 304,9 |
Характеристики стальных труб ППУ, произведенных согласно ГОСТ 30732-2006 на заводе "СМИТ-Ярцево"
Предизолированные трубы состоят из рабочей стальной или стальной оцинкованной трубы, слоя ППУ-изоляции и внешней гидрозащитной оболочки ПЭ 80, ПЭ 100 или тонколистовой оцинкованной стали.
Возможны два типа толщины теплоизолирующего слоя: тип 1 — стандартный, тип 2 — усиленный. Выбор типа изоляции для ППУ труб определяется проектом, и зависит от климатических условий конкретного региона. Следует учитывать, что некоторые значения наружных диаметров 1 и 2 типа изоляции с оцинкованной (ОЦ) и полиэтиленовой (ПЭ) оболочками различаются, см. ГОСТ 30732-2006.
Для трубопроводов ППУ в оцинкованной (ОЦ) оболочке применяется металлическая заглушка изоляции длиной 200 мм.
При производстве труб и фасонных изделий в ППУ-изоляции необходимо применять стальные бесшовные (ГОСТ 8732-78) или электросварные (ГОСТ 10705-80, ГОСТ 20295-85) трубы из стали 3сп5, 10, 20, 17ГС, 17Г1С, 17Г1С-У. В производстве трубопроводов ППУ заводом используются только новые стальные трубы, качество которых удостоверено сертификатом производителя. Длина труб составляет от 9 до 12 метров для диаметров 57-219 мм и от 10 до 12 метров для 273-1420 мм.
Величины стенок стальных труб и фасонных изделий в ППУ-изоляции: значения изменяются по желанию заказчика в соответствии с проектом в пределах, указанных в нормативных документах.
Согласно ГОСТ 30732-2006, для увеличения долговечности оболочки труб ППУ ОЦ допускается дополнительное (полимерное, лакокрасочное) покрытие их наружной поверхности.
Изолированные трубы ППУ диаметром 32, 38, 45, 530, 630, 720 и 1020 мм со стандартным типом изоляции могут использоваться для прокладки тепловых сетей во всех климатических зонах.
ППУ трубы с выводом кабеля СОДК необходимо дополнительно комплектовать позициями «КУК-3» или «КУК-5».
При прохождении стен и фундаментов рекомендуется применять металлические заглушки изоляции длиной 650 мм, для монтажа конечных участков теплотрассы — 200 мм.
Возможна установка заглушки металлической с кабелем вывода проводников СОДК и без него (ЗМКт, ЗМКв, ЗМКвп, ЗМ) на любые фасонные изделия и прямые участки теплотрассы в ППУ-изоляции.
Согласно требованиям ГОСТ 30732-2006, при использовании трубопроводов в ППУ-изоляции в системах теплоподачи должны быть соблюдены следующие требования: рабочее давление не должно составлять более 1,6 МПа, температура теплоносителя - не более 140 °С (допускается повышение температуры до 150 °С). Возможно использование труб в ППУ-изоляции для транспортировки других веществ (нефти, газа и пр.).
Трубы стальные в ППУ-изоляции в полиэтиленовой трубе–оболочке (ПЭ), усиленной бандажами, ГОСТ 30732-2006

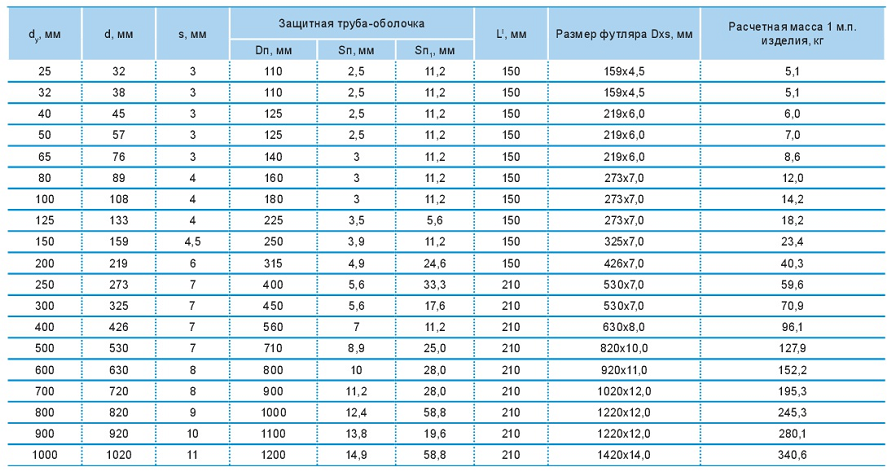

Параметры подбора предизолированных стальных труб ППУ в полиэтиленовой трубе-оболочке (ПЭ), усиленной бандажами (размеры, диаметры)
| dy, мм | d, мм | s, мм | Защитная труба-оболочка | L', мм | Размер футляра Dxs, мм | Расчетная масса 1 м.п. изделия, кг | ||
|---|---|---|---|---|---|---|---|---|
| Dп, мм | Sп, мм | Sп1, мм | ||||||
| 25 | 32 | 3 | 110 | 2,5 | 11,2 | 150 | 159x4,5 | 5,1 |
| 32 | 38 | 3 | 110 | 2,5 | 11,2 | 150 | 159x4,5 | 5,1 |
| 40 | 45 | 3 | 125 | 2,5 | 11,2 | 150 | 219x6,0 | 6,0 |
| 50 | 57 | 3 | 125 | 2,5 | 11,2 | 150 | 219x6,0 | 7,0 |
| 65 | 76 | 3 | 140 | 3 | 11,2 | 150 | 219x6,0 | 8,6 |
| 80 | 89 | 4 | 160 | 3 | 11,2 | 150 | 273x7,0 | 12,0 |
| 100 | 108 | 4 | 180 | 3 | 11,2 | 150 | 273x7,0 | 14,2 |
| 125 | 133 | 4 | 225 | 3,5 | 5,6 | 150 | 273x7,0 | 18,2 |
| 150 | 159 | 4,5 | 250 | 3,9 | 11,2 | 150 | 325x7,0 | 23,4 |
| 200 | 219 | 6 | 315 | 4,9 | 24,6 | 150 | 426x7,0 | 40,3 |
| 250 | 273 | 7 | 400 | 5,6 | 33,3 | 210 | 530x7,0 | 59,6 |
| 300 | 325 | 7 | 450 | 5,6 | 17,6 | 210 | 530x7,0 | 70,9 |
| 400 | 426 | 7 | 560 | 7 | 11,2 | 210 | 630x8,0 | 96,1 |
| 500 | 530 | 7 | 710 | 8,9 | 25,0 | 210 | 820x10,0 | 127,9 |
| 600 | 630 | 8 | 800 | 10 | 28,0 | 210 | 920x11,0 | 152,2 |
| 700 | 720 | 8 | 900 | 11,2 | 28,0 | 210 | 1020x12,0 | 195,3 |
| 800 | 820 | 9 | 1000 | 12,4 | 58,8 | 210 | 1220x12,0 | 245,3 |
| 900 | 920 | 10 | 1100 | 13,8 | 19,6 | 210 | 1220x12,0 | 280,1 |
| 1000 | 1020 | 11 | 1200 | 14,9 | 58,8 | 210 | 1420x14,0 | 340,6 |
Обратите внимание на ряд нормативных требований к тепловым сетям с использованием предизолированных труб и к другим трубопроводам в ППУ-изоляции
Важно знать! Документ ПБ 10-573-03 "Правила устройства и безопасной эксплуатации пара и горячей воды" отменен Приказом от 25 марта 2014 года. Для тепловых сетей следует использовать трубы, арматуру и изделия из чугуна и стали согласно требованиям ФНП в области промышленной безопасности "Правила промышленной безопасности опасных промышленных объектов, на которых используется оборудование, работающее под избыточным давлением", предусматривающего стандарты для трубопроводов пара и горячей воды, наружным диаметром не менее 76 см, с температурой рабочей среды не более 450 o С и давлением 8 МПа.
При выборе трассы и способа прокладки теплопроводов в ППУ-ПЭ изоляции следует руководствоваться СНиП 41-02 "Тепловые сети", регламентирующим проектирование тепловых сетей, осуществляющих транспортировку горячей воды с температурой до 200 °С и давлением до 2,5 МПа включительно, водяного пара с температурой до 440 °С и давлением до 6,3 МПа включительно, конденсата водяного пара.
Согласно МГСН 6.03-03 (ТСН 41-307-2003 г. Москвы) "Проектирование и строительство тепловых сетей с индустриальной теплоизоляцией из пенополиуретана", теплоизоляция стальных труб и фасонных изделий и деталей должна быть оснащена не менее чем двумя линейными проводниками-индикаторами системы оперативного дистанционного контроля (ОДК) состояния влажности ППУ. Проводники-индикаторы в теплосети должны находиться на расстоянии 10 - 25 мм от поверхности стальной трубы.
Качество труб в ППУ-изоляции ПЭ и ОЦ подтверждено письмом МОЭК (Ф20/08-577/13), определившего завод «СМИТ-Ярцево» одним из основных заводов, рекомендованных для выполнения работ по ППУ–изоляции труб в г. Москва.
Вся представленная в нашем ассортименте продукция соответствует ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой», снабжена паспортами и сертификатами и характеризуется высокими показателями прочности и долговечности за счет использования высококачественных материалов и самых современных технологий изготовления. Вы можете в любое время ознакомиться с необходимой документацией, отправив запрос в компанию "Констрактика" через электронную почту, форму заявки или с помощью онлайн-помощника, где наши консультанты всегда готовы помочь с выбором продукции.
Компания "Констрактика" - официальный представитель завода "СМИТ-Ярцево"
Трубы в ППУ-изоляции производятся заводом «СМИТ-Ярцево» на самом современном оборудовании из сырья наивысшего качества на производственных площадях более 52000 кв.м.
Разработанная технология производства позволяет обеспечить максимальную коррозионную стойкость стальных элементов стальных частей трубопроводов.
«СМИТ-Ярцево» - единственная в России компания, освоившая технологию вспенивания пенополиуретана на основе циклопентана.
